TSチェッカー/ 担体TSチェッカー

実験室用 活性汚泥解析測定器

TScheckerは活性汚泥の日々の運転管理に必要なデータの測定解析する実験室用の機器です。活性汚泥のBOD分解力(活性)、原水等廃液のBODや分解速度、簡易毒性テスト等が極めて簡単な操作でしかも30分から2時間程度の短時間で測定でき、活性汚泥の状態を定量的に管理することができるようになります。

担体TScheckerは担体活性汚泥の測定が可能です。担体TScheckerは培養機能も備えているので、これ1台で培養テスト→チェッカー測定ができます。

TScheckerで以下の事が可能になります。

1)原水等活性汚泥で処理する廃液のBOD(注)やBOD分解速度が測定できる。
2)基準液の分解速度の変化から、汚泥の活性を数値化できる。
3)各種廃液の活性汚泥による分解性や活性汚泥に対する毒性を簡易評価できる。
4)さらに測定データは解析ソフトを使って、活性汚泥処理シミュレーション等の高度の解析が可能。

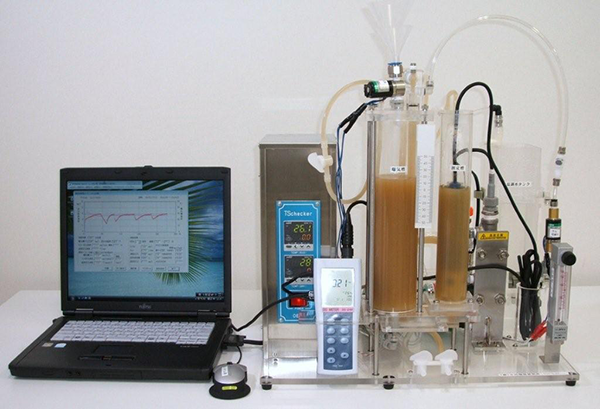

TScheckerはパソコンとDO計と測定装置から構成。
測定装置は、アクリル曝気容器とポンプ、電磁弁等の機器類とPCカード、 温度コントローラを備えた制御盤から構成

(注)JISのBODとは異なります。

TScheckerで以下の事が可能になります。

活性汚泥用TSchecker

TScheckerで以下の事が可能になります。

担体活性汚泥用TSchecker

大手化学メーカー数十社に納入実績済みです。

無料評価実施中 貴社の活性汚泥と廃水を送って戴ければ、貴社の汚泥で貴社の廃水を測定し、評価データを返送します。
テスト機貸し出し中 TScheckerテスト機の無料貸し出し(出張操作説明の実費交通費+33,000円(税込)は必要)
実施中、実際に現場で試すことができます。

TScheckerで測定するBODは活性汚泥処理の運転管理に使用するBOD(BODts)で、JISのBOD5とは異なります。
TScheckerのBODtsとBOD5の差については【TS法の基本的な考え方】を御覧ください。

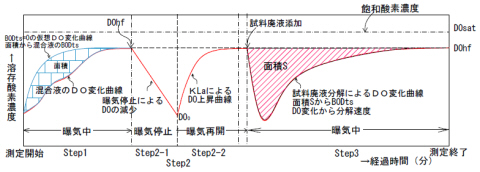

標準テストでのDO変化の典型例

標準テストでのDO変化の典型例

STEP1 活性汚泥の混合液をBOD≒0まで曝気して曝気による酸素供給速度と汚泥による酸素消費速度がバランスする
DO値=DOhfを取得する。同時に混合液のBODtsを測定
STEP2-1 DOhfから曝気を停止し、DO下降曲線から汚泥の内生呼吸による酸素消費速度(ASact)を測定する。
STEP2-2 DO0から曝気を再開し、DO上昇曲線から、本測定計算の基礎となる曝気の強さKLa(物質移動係数)の値を取得する。
STEP3 試料廃液を添加し、BOD成分の分解による酸素消費速度にしたがって変化するDO変化曲線を測定する。
DO変化曲線とDOhfで囲まれた面積SとKLaから試料廃液のBODts値、DOhf値とDO変化曲線からBOD成分の分解速度を計算。

◎各Stepはコンピュータが予め設定した判断設定値により自動的に計算判断し切り替える。

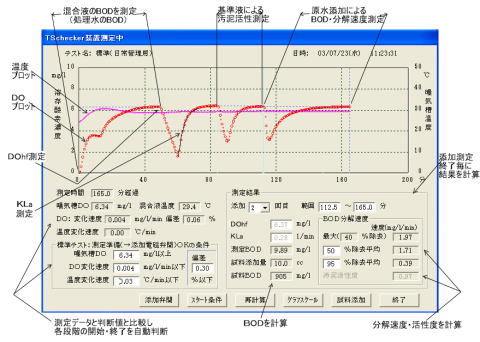

「測定」中のコンピューター画面の出力例

「測定」中のコンピューター画面の出力例

SmplTSC23

例えば、稼働中の活性汚泥の曝気槽の出口から活性汚泥混合液を採取し、TScheckerにチャージし、基準液とそのときの原水を測定すると、 混合液のBODts(≒処理水BOD)と汚泥の活性と原水のBODtsと分解速度を測定することができ、活性汚泥の運転状態が定量的に把握できる。

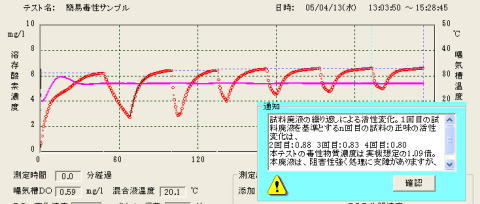

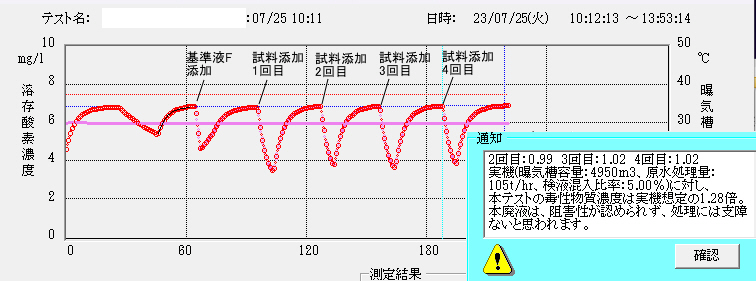

廃液の活性汚泥に与える影響を簡易評価する実測図

廃液の活性汚泥に与える影響を簡易評価する実測図

TScheckerによる測定は繰り返し精度が非常に高いので、下図のように試料廃液を繰り返し添加し、分解速度の変化を測定することで、廃液の活性汚泥に与える影響(毒性評価:分解速度が低下すれば阻害性あり)を簡易評価でき、新規廃水を活性汚泥で処理できるかなどを判断できる。

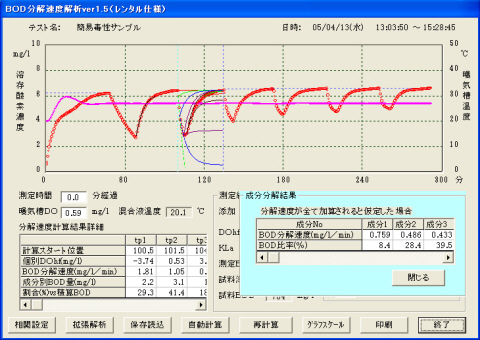

分解速度解析例

分解速度解析例

「分解速度解析」の「拡張解析」の原水BOD5の計算例です。原水測定のBODtsと内生呼吸による酸素消費速度(ASact)と原水の曝気槽の平均滞留時間から、原水の公定法のBOD5が計算できます。

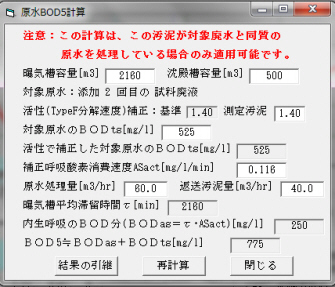

分解速度解析」の「拡張解析」の原水BOD5の計算例

分解速度解析」の「拡張解析」の原水BOD5の計算例

例えば、稼働中の活性汚泥の曝気槽の出口から活性汚泥混合液を採取し、TScheckerにチャージし、基準液とそのときの原水を測定すると、 混合液のBODts(≒処理水BOD)と汚泥の活性と原水のBODtsと分解速度を測定することができ、活性汚泥の運転状態が定量的に把握できる。

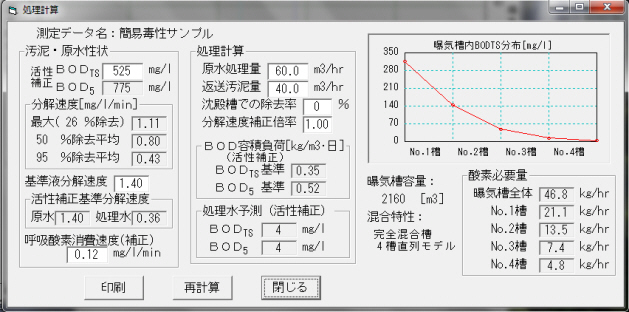

「分解速度解析」の「拡張解析」の処理水BODの計算例

「分解速度解析」の「拡張解析」の処理水BODの計算例

「分解速度解析」の「拡張解析」の処理水BODの計算例です。原水のBODtsと分解速度データから、この原水を活性汚泥で処理した場合、どの程度の処理水BODになるかをシミュレーションします。
